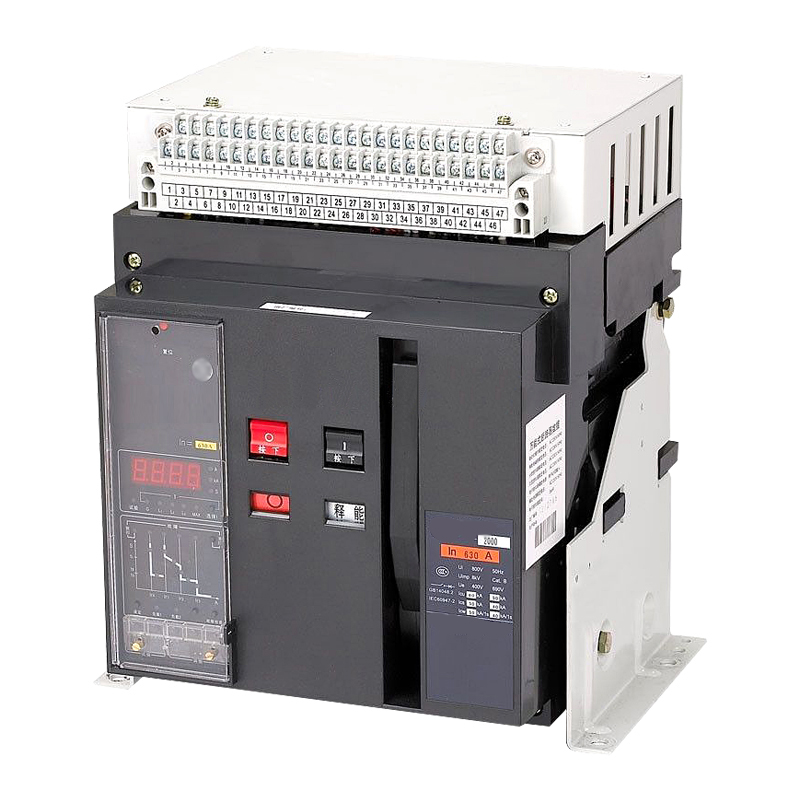

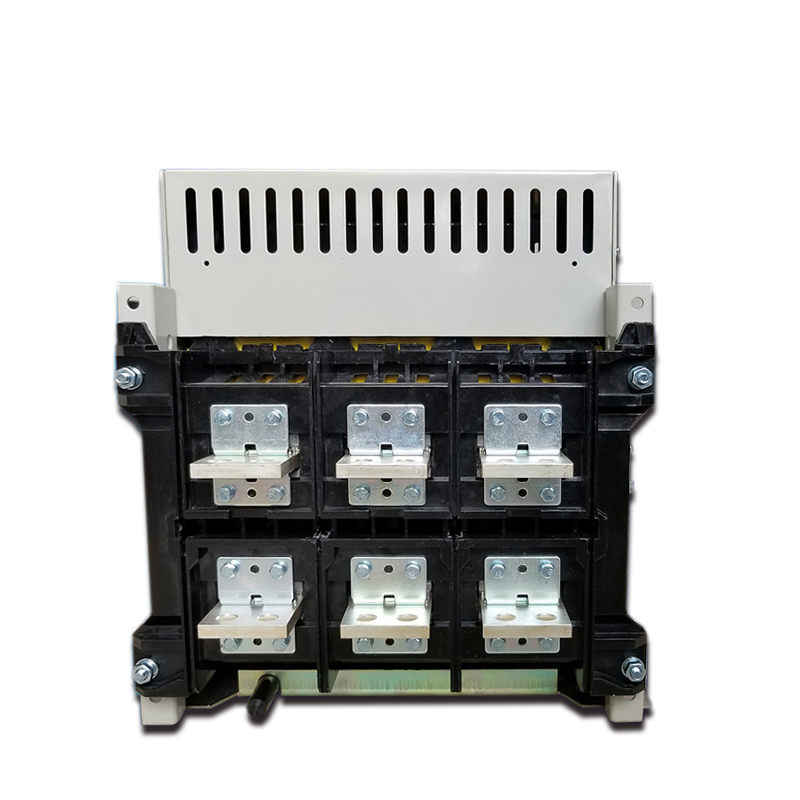

FRCW1系列智能型万能式断路器(固定式)
产品概述
FRCW1系列智能型万能式断路器 (以下简称断路器)，适用于交流 50Hz，额定电压至660V(690V)及以下， 额定电流630A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接 地等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。同 时带有开放式通讯接口，可进行“四遥”, 以满足控制中心和自动化系统的要求。断路器在海拔2000米时脉冲 耐压 8000V (不同海拔按标准修正，不超过12000V)。该断路器不带智能控制器及传感器可作隔离器用。
断路器符合GB14048.2《低压开关设备和控制设备 低压断路器》和 IEC60947-2《低压开关设备和控制设备断路器》等标准。
断路器符合GB14048.2《低压开关设备和控制设备 低压断路器》和 IEC60947-2《低压开关设备和控制设备断路器》等标准。
性能特点
● 分类
按安装方式分：固定式、抽屉式。
按极数分：三极、四极。
按操作方式分：电动操作、手动操作(检修、维护用)。
● 脱扣器种类
智能控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。
● 智能控制器性能：
a. 智能控制器分为：bse5(H型：通讯用)、bse4(M型：普通智能型)、bse3(L型：经济型)；
b. 具有过载长延时反时限，短延时反时限、定时限、瞬时功能。可由用户自行设定组成所需要的保护特性；
c. 单相接地保护功能；
d. 显示功能：整定电流显示、动作电流显示、各相电压主显示(电压显示应在订货时提出)；
e. 报警功能：过载报警；
f. 自检功能：过热自检、微机自诊断；
g. 试验功能：试验控制器的动作特性。
按安装方式分：固定式、抽屉式。
按极数分：三极、四极。
按操作方式分：电动操作、手动操作(检修、维护用)。
● 脱扣器种类
智能控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。
● 智能控制器性能：
a. 智能控制器分为：bse5(H型：通讯用)、bse4(M型：普通智能型)、bse3(L型：经济型)；
b. 具有过载长延时反时限，短延时反时限、定时限、瞬时功能。可由用户自行设定组成所需要的保护特性；
c. 单相接地保护功能；
d. 显示功能：整定电流显示、动作电流显示、各相电压主显示(电压显示应在订货时提出)；
e. 报警功能：过载报警；
f. 自检功能：过热自检、微机自诊断；
g. 试验功能：试验控制器的动作特性。
技术参数

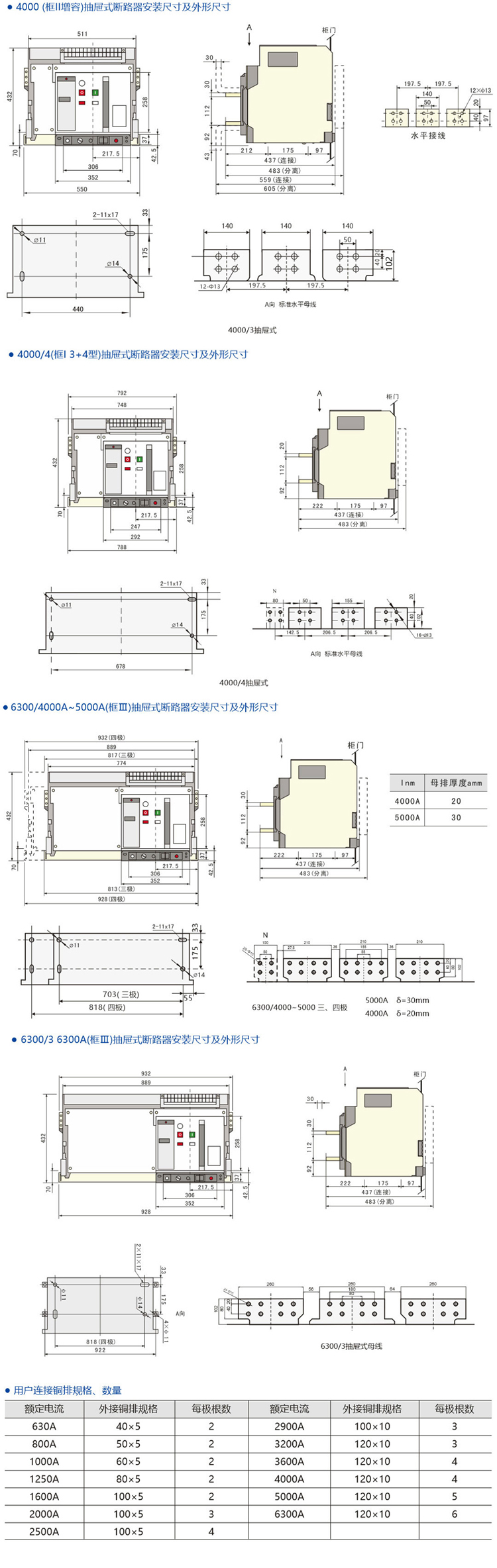

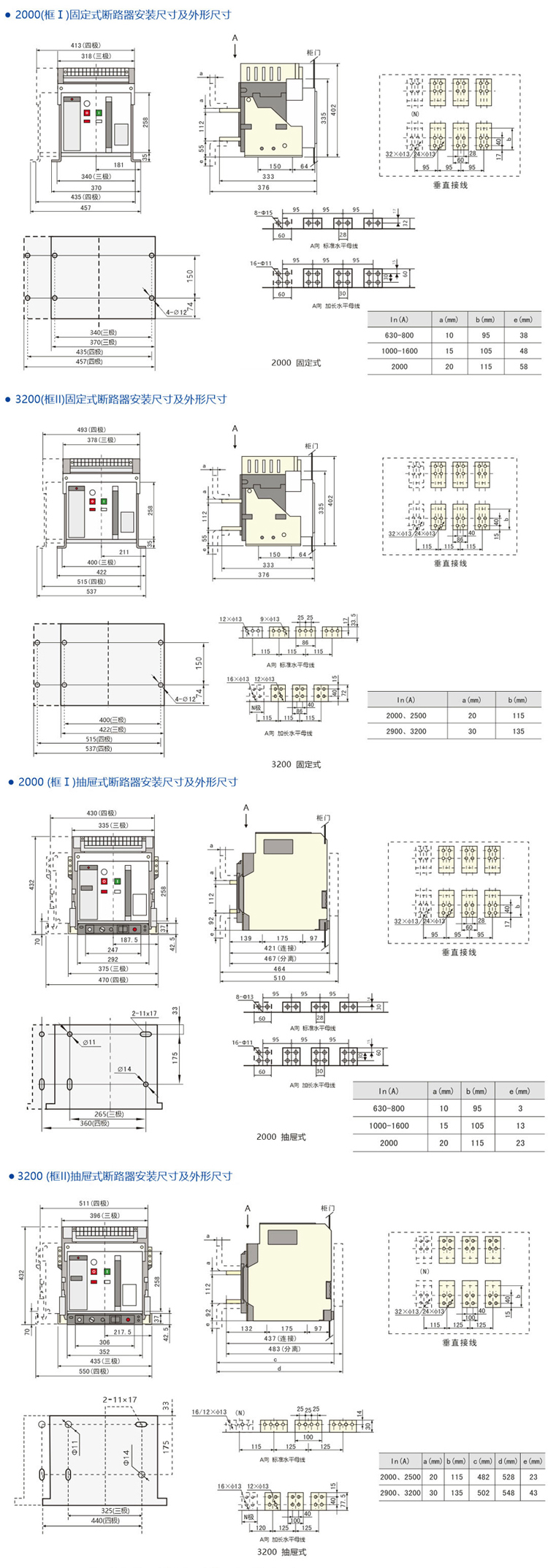

外形尺寸
