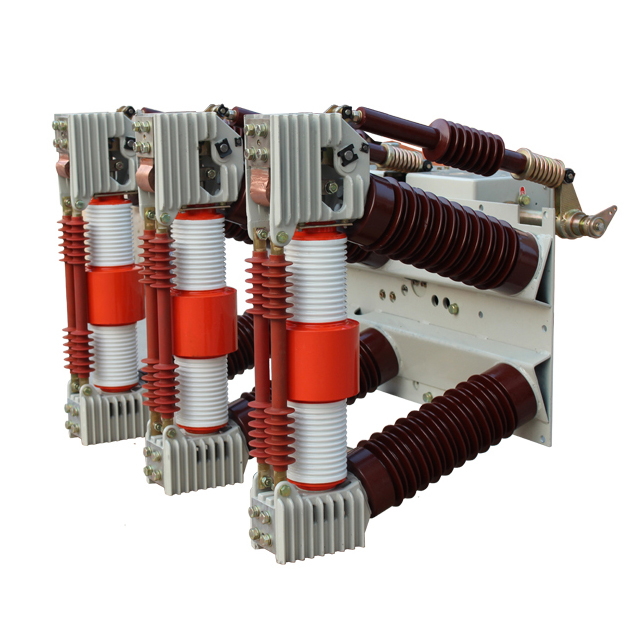

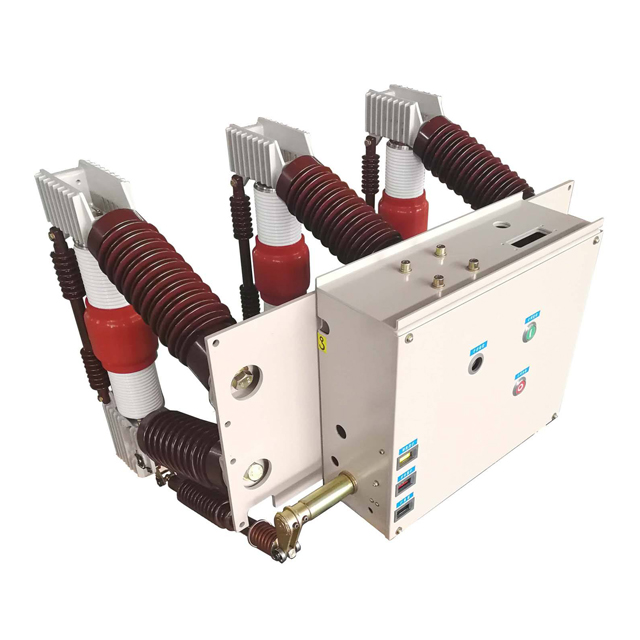

ZN12-12(40.5)户内真空断路器
产品概述

ZN12-12(40.5)型户内高压真空断路器是三相交流50Hz,额定电压为12-40.5kV的户内装置。本断路器的机构与灭弧室系统设计成一体,专用的西门子公司3AF型弹簧操动机构,采用两用电动机进行交直流储能操作,也可用于手动操作。本产品设计有:350mm,400mm,460mm 等多种相间距离,用户与不同型号的开关柜配合使用更加方便。

注意事项:此款产品因技术进步,12KV由VS1替代、40.5KV由ZN85替代,目前仅做为已有开关柜维修备品备件使用。

性能特点

额定电压12-40.5kV、三相交流50Hz的户内高压开关;

断路器的操动机构为弹簧储能式,可以用交流或直流操作,亦可以用手动操作,它的结构简单,开断能力强,寿命长, 操作功能齐全,无危险,维修简便,适用于作发电厂、变电所等输配电系统的控制或保护开关;

尤其适用于开断重要负荷及频繁操作的场所。本断路器可进行频繁的操作,具有多次开断和快速重合闸的能力;

断路器主要由真空灭弧室、操动机构及支撑部分组成。在角钢板焊接而成的机构箱上固定六只环氧树脂浇注绝缘子; 三只灭弧室通过由铸铝的上、下出线端固定在绝缘子。下出线端上有软连接,软联接与真空灭弧室动导杆上的导电夹相连, 在动导杆的底部装有万向杆端轴承,该杆端轴承通过一轴销于下出线端的杠杆相连,开关主轴通过三根绝缘拉杆把力传递给动导杆使开关合分闸;

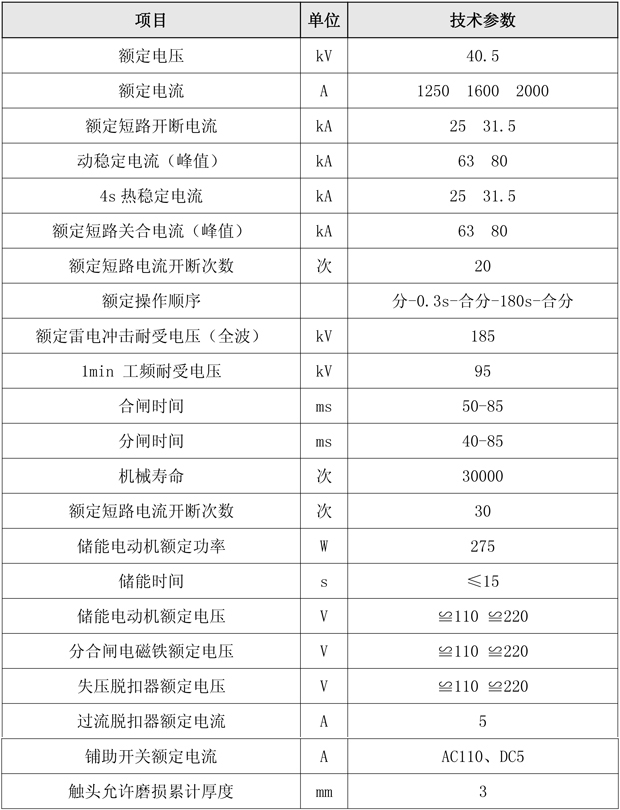

技术参数

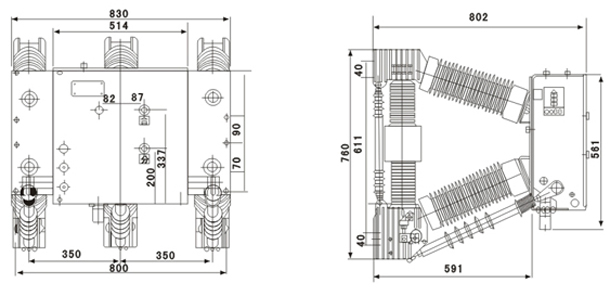

外形尺寸
