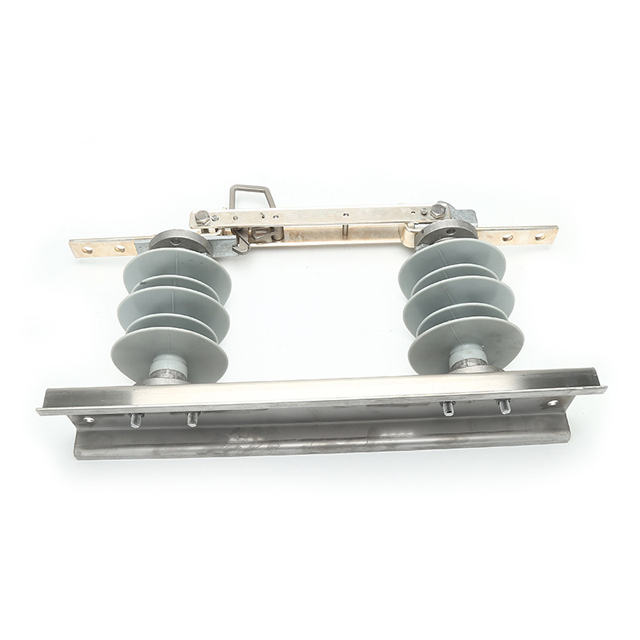

(H)GWD-12户外高压隔离开关
产品概述

(H)GWD-12户外高压隔离开关(以下简”隔离开关”),是单相的钩棒操作型隔离开关,闸刀有自锁装置。隔离开关适用于12kV和15kV架空线路的隔离,在无负荷的情况下进行开合操作,广泛与断路器或负荷开关配合使用并为线路提供安全的可见断口。

隔离开关符合GB 1985—2014《高压交流隔离开关和接地开关》、DL/T 486—2010《高压交流隔离开关和接地开关》等技术标准。

性能特点

结构简单,安装和使用方便;

底座采用热浸锌防腐工艺处理的高强度钢板或SUS304不锈钢板,确保了可靠的操作和防腐性能;采用方颈螺栓配合底板上的方孔,便于实际安装;

支柱绝缘子采用高强度的户外环氧树脂实心浇注,大爬距设计,不仅最大程度上减轻了产品重量,同时具备良好的疏水性能;

主回路采用对称的双静触头设计,使产品拥有双回路导通,同时紧固旋转部分处于非主导电回路位置,在正常运行情况下确保了较低的温升,主导电回路的零部件全部采用镀银工艺处理,有效地增强了产品的导电性能;

接线端子采用标准的双孔接线铜排,铜排孔大小及孔间距符合国内通用习惯,便于用户安装;

设有刀闸限位装置可增强刀闸操作时的稳定性,且有90°或者160°两种限位方式。默认出厂方式为160°,如需要90°限位或无需限位可自行调整;

操作拉环拉环与转动锁销的杠杆设计,易于分闸操作并提高破冰能力;

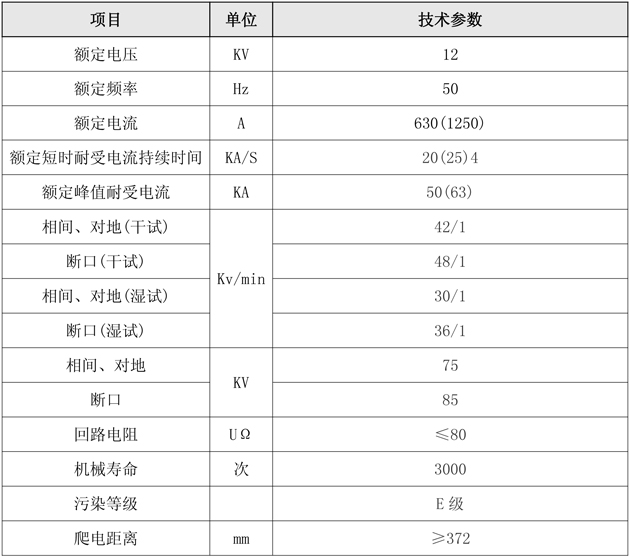

技术参数

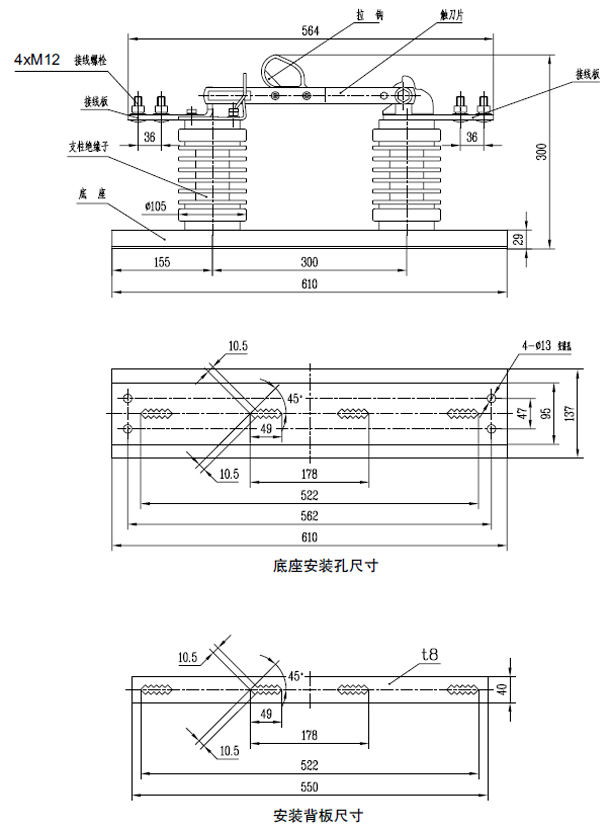

外形尺寸
