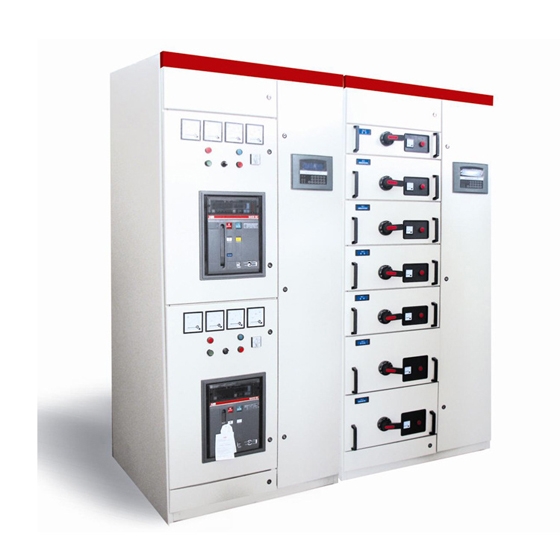

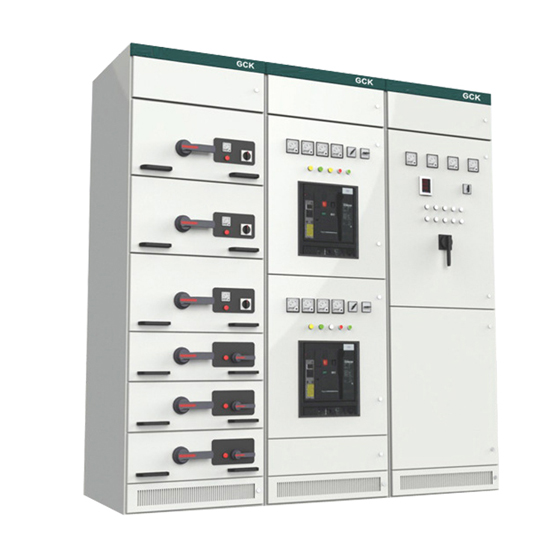

GCK低压抽出式开关柜
产品概述
GCK 低压抽出式开关柜广泛适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五线制、电压 380V、660V，频率为 50Hz、额定电流为 5000A 及以下的供电系统中的配电和电动机集中控制之用。
性能特点
GCK 低压抽出式开关柜广泛适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五线制、电压 380V、660V，频率为 50Hz、额定电流为 5000A 及以下的供电系统中的配电和电动机集中控制之用。
技术参数
额定绝缘电压：交流660V，交流1000V
额定工作电压：交流 380 V ，交流660 V
额定频率：50Hz
馈电电路最大电流：3150A
抽屉回路最大电流：3150A
控制电机最大容量：320KW
水平母线峰值耐受电流(0.1S)：63KA、105KA、176KA
水平母线短时耐受电流(1S）：30 KA、50 KA、80 KA、100 KA
垂直母线峰值耐受电流(0.1S）：63 KA、105 KA
垂直母线短时耐受电流（1S）：30 KA、50 KA
额定工频耐受电压（1min）：2500V
二次工频耐受电压（1min）：2500V
防护等级：IP30、IP40
外型尺寸宽*深*高mm：600（800、1000）*800（1000）*2200
额定工作电压：交流 380 V ，交流660 V
额定频率：50Hz
馈电电路最大电流：3150A
抽屉回路最大电流：3150A
控制电机最大容量：320KW
水平母线峰值耐受电流(0.1S)：63KA、105KA、176KA
水平母线短时耐受电流(1S）：30 KA、50 KA、80 KA、100 KA
垂直母线峰值耐受电流(0.1S）：63 KA、105 KA
垂直母线短时耐受电流（1S）：30 KA、50 KA
额定工频耐受电压（1min）：2500V
二次工频耐受电压（1min）：2500V
防护等级：IP30、IP40
外型尺寸宽*深*高mm：600（800、1000）*800（1000）*2200

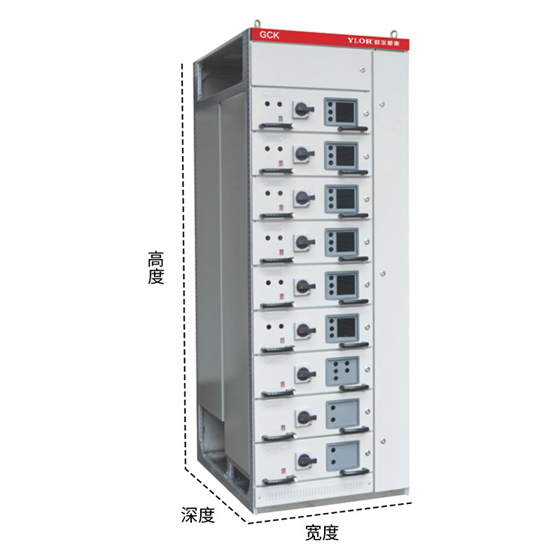

外形尺寸
