GGD低压固定式交流配电柜
产品概述
GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点，可以作低压成套开关设备的更新换代产品使用。并且广泛适用于发电厂、变电所、工业企业等电力用户作为交流50HZ，额定工作电压380V，额定电流至3150A 的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短结构新颖等特点。该产品是我国组装式、固定面板开关柜的代表产品之一
性能特点
1、壳体采用8MF冷弯型钢局部焊接组装而成。构架上分别有按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性。面板及隔板采用进口冷轧薄板制成并采用酸洗磷化静电喷塑工艺防腐工艺、柜体颜色按用户指定要求。柜内部处理采用热镀锌工艺。为加强通风与散热，在柜体底部与上部均有通风散热孔，并用钢丝网封罩，防止小动物进入。为方便吊装，柜顶四角装有吊环。考虑到采用电缆下出线，在柜底设敲落孔，并预备符合施工图大小要求的皮线套。
2、GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同的数量的散热槽孔，当柜内电器元件发热后,热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
3、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，美观大方，面目一新。柜门用转轴活动铰链与构架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。装有电器元件的仪表门用多股软铜钱与构架连接。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。
4、GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格）。
其中 GGD1型49个方案 123个规格
GGD2型53个方案 107个规格
GGD3型27个方案 68个规格
此外，为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。
2、GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同的数量的散热槽孔，当柜内电器元件发热后,热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
3、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，美观大方，面目一新。柜门用转轴活动铰链与构架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。装有电器元件的仪表门用多股软铜钱与构架连接。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。
4、GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格）。
其中 GGD1型49个方案 123个规格
GGD2型53个方案 107个规格
GGD3型27个方案 68个规格
此外，为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。

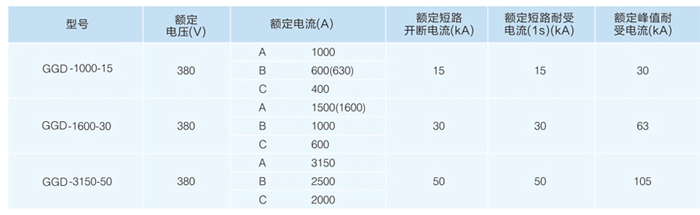

技术参数

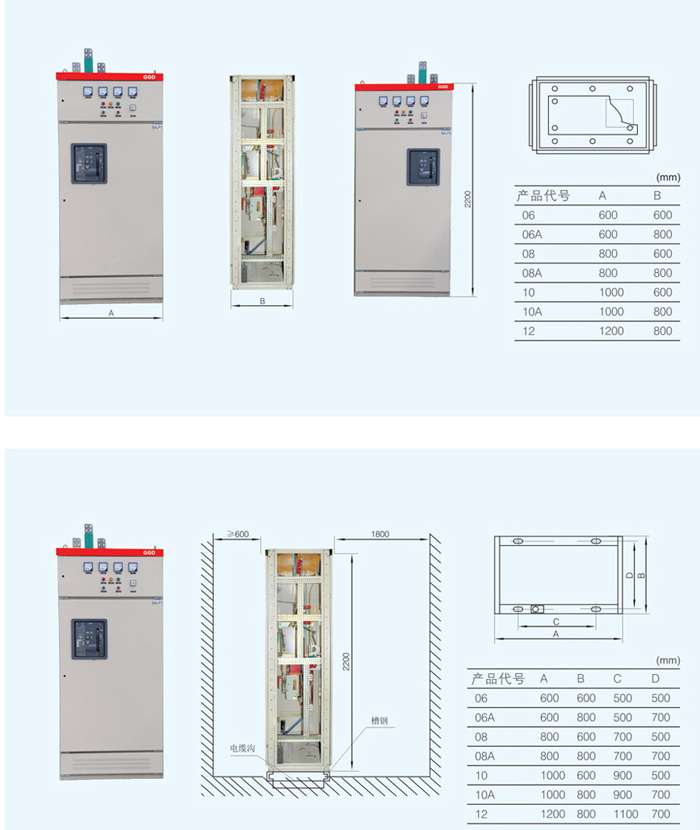

外形尺寸
